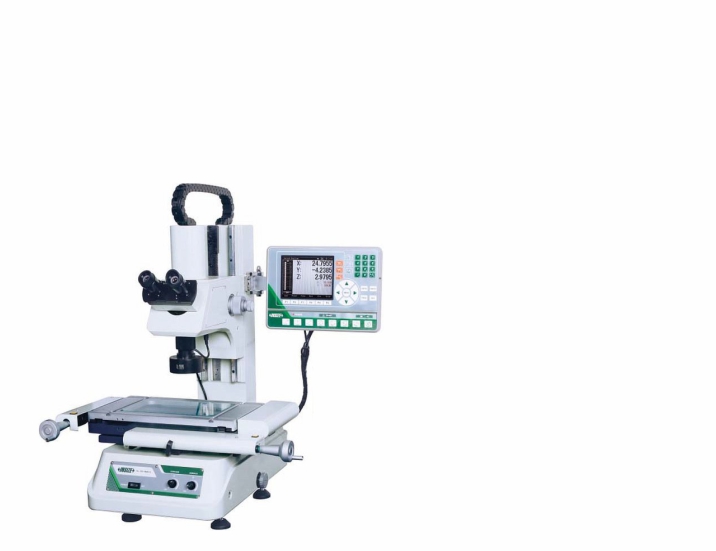

Binokulare Werkzeugmacher-Messmikroskope von der Reihe ISD-VMM
Werkzeugmacher Messmikroskope von der Reihe ISD-VMM mit binokularem Kopf und einstellbarer LED-Beleuchtung der Oberfläche und Umrisse des Werkstückes ermöglichen die Messung von Linien und Winkeln von Rechtecken, Gewinden und Spalten. Messmikroskope von der Reihe ISD-VMM werden manuell bedient. Sie verfügen über die Funktionen der manuellen Blendeneinstellung, der Laserpositionierung und der Einstellung des Anfangs vom Koordinatensystem. Sie erkennen Profile und Kanten des Werkstücks und tasten seine Konturen ab. Sie ermöglichen mehrere Werkstücke gleichzeitig zu messen und ihren gegenseitigen Abstand zu bestimmen. Die Messdaten können in ein CAD-, Excel- oder Word-Programm exportiert werden.
| Detailinformationen | ISD-VMM205 » | ISD-VMM215 » | ISD-VMM225 » | ISD-VMM235 » |
| ISD-VMM205 | ISD-VMM215 | ISD-VMM225 | ISD-VMM235 | |
| Gerät | ||||
| Rozměr celého přístroje | 540x667x850 mm | 540x667x850 mm | 800x675x920 mm | 800x675x920 mm |
| Rozměr kovové podložky | 354x228 mm | 404x228 mm | 450x280 mm | 500x330 mm |
| Rozměr skleněné podložky | 210x160 mm | 260x160 mm | 306x196 mm | 350x250 mm |
| Hlavice | binokulární | binokulární | binokulární | binokulární |
| Hmotnost | 100 kg | 110 kg | 135 kg | 140 kg |
| Messung | ||||
| Rozsah měření | 150x100x150 mm | 200x100x150 mm | 250x150x200 mm | 300x200x200 mm |
| Rozlišení os XYZ | 0,5 µm | 0,5 µm | 0,5 µm | 0,5 µm |
| Ovládání | manuální | manuální | manuální | manuální |
| Max. hmotnost obrobku | 25 kg | 25 kg | 25 kg | 25 kg |
Datenblatt - Herunterladen als PDF
