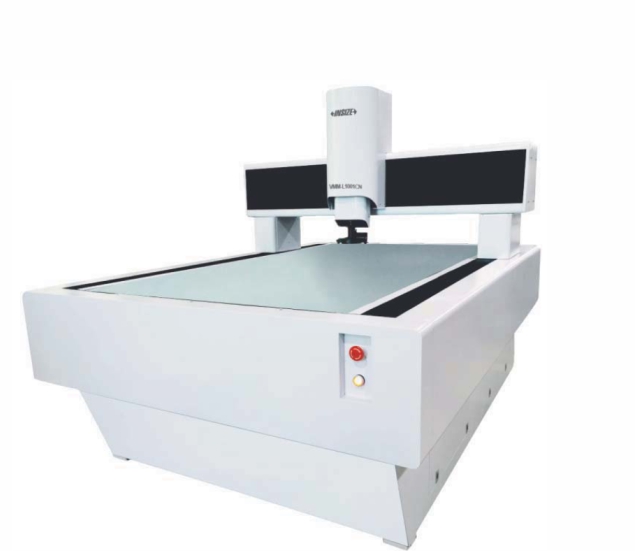

Große CNC optische Messgeräte, Serie VMM-L
Stationäre CNC optische Messgeräte von INSIZE, Serie VMM-L zeichnen sich durch einen großen Messbereich aus. Sie messen automatisch die Längen, Breiten und Durchmesser von Objekten, die Winkel zwischen zwei Objektlinien und den gegenseitigen Abstand mehrerer gleichzeitig gemessener Teile. Sie können außerdem Kanten automatisch erkennen, Konturen scannen und auf gemessene Objekte fokussieren. Optische Messgeräte der VMM-L-Serie ermöglichen den Export der Messergebnisse in Excel-, Word- und CAD-Programme.
Jedes Modell der VMM-L-Serie verfügt über ein eingebautes Objektiv mit koaxialem Licht. Unter dem Glasteil der Messfläche befindet sich ein programmierbares LED-Ringlicht. Ein Computer mit professioneller Software gehört zum Lieferumfang von großen CNC optischen Messgeräte.
| Detailinformationen | VMM-L600CN » | VMM-L601CN » | VMM-L800CN » |
| VMM-L600CN | VMM-L601CN | VMM-L800CN | |
| Gerät | |||
| Rozměr celého přístroje | 1500x1300x1510 mm | 1800x1300x1510 mm | 2170x2380x1560 mm |
| Rozměr skleněné plochy | 640x770 mm | 640x1070 mm | 1208x885 mm |
| Objektiv | s koaxiálním osvětlením | s koaxiálním osvětlením | s koaxiálním osvětlením |
| Hmotnost | 1281 kg | 1500 kg | 3260 kg |
| Messung | |||
| Rozsah měření | 600x600x150 mm | 600x900x150 mm | 800x1000x200 mm |
| Rozlišení os XYZ | 0,5 µm | 0,5 µm | 0,5 µm |
| Zoom | 0,7x - 4,5x | 0,7x - 4,5x | 0,7x - 4,5x |
| Max. výška měřeného předmětu | 150 mm | 150 mm | 200 mm |
| Max. hmotnost měřeného předmětu | 30 kg | 30 kg | 30 kg |
Datenblatt - Herunterladen als PDF
