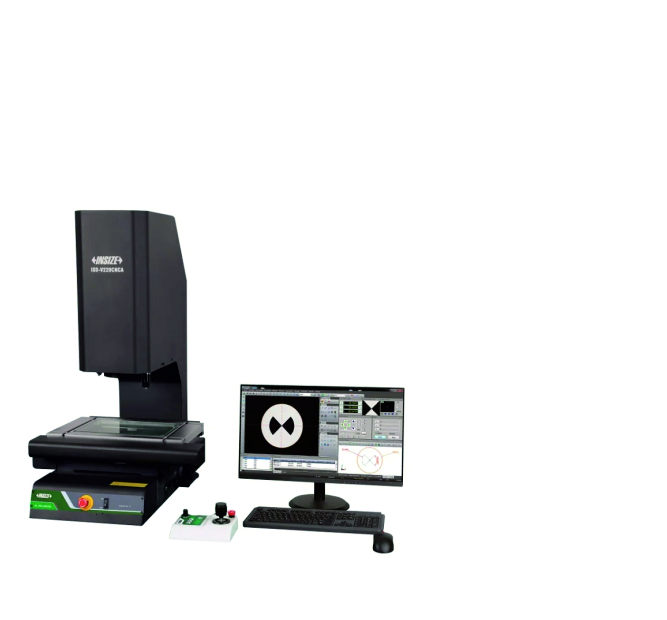

Kleine CNC optische Messgeräte, Serie ISD-V-CNCA
Optische Messgeräte INSIZE, Serie ISD-V-CNCA zeichnen sich durch praktische CNC-Steuerung und Verfügbarkeit in verschiedenen Größen aus. Diese Messgeräte messen automatisch Längen, Breiten und Durchmesser ausgewählter Werkstücke, ermitteln deren Koordinatenpunkte, Winkel zwischen zwei Linien, aber auch den Abstand zwischen Objekten bei gleichzeitiger Messung mehrerer Teile. Jedes Programmelement (Linie, Kreis, Radius, ...) kann über eine eigene Lichteinstellung verfügen und sorgt so für ideale Voraussetzungen für den automatischen Ablauf des Messprogramms. Optische Messgeräte ISD-V-CNCA starten automatisch Messprogramme zur kompletten Messung des Werkstücks, erkennen Kanten und bewerten das Werkstück anhand der Zeichnungsdokumentation.
Sie verfügen auch über automatische Zoom- und Kalibrierungsfunktionen. Messergebnisse können in Excel-, Word- und CAD-Programme exportiert werden. Aus Gründen der Genauigkeit wird empfohlen, kleine Modelle von CNC optischen Messgeräten auf einer Granit-Messplatte zu platzieren, die auf einem Labor- oder anderen Arbeitstisch platziert werden kann.
VISION-Messgeräte sind mit drei Beleuchtungsarten ausgestattet: obere LED-Ringbeleuchtung zur Oberflächen- und Richtungsbeleuchtung des Teils, untere Konturlicht zur Erzielung der perfekten Kontur des Teils und koaxiales LED-Licht zur Beleuchtung kleiner, blinder, tiefer Löcher und Kammern.
Alle Modelle von der Reihe ISD-V-CNCA werden als ein kompletter Arbeitsplatz, inkl. Computer, professioneller Messsoftware, Installation, Bedienerschulung und auch mit einer technischen Unterstützung geliefert.
Preis ab 20.895 EUR
| Detailinformationen | ISD-V220CNCA » | ISD-V270CNCA » | ISD-V370CNCA » |
| ISD-V220CNCA | ISD-V270CNCA | ISD-V370CNCA | |
| Gerät | |||
| Rozměr celého přístroje | 760x600x900 mm | 760x600x900 mm | 970x670x940 mm |
| Celkový rozměr měřicí plochy | 450x280 mm | 500x330 mm | 606x466 mm |
| Rozměr skleněné plochy | 306x196 mm | 350x250 mm | 450x350 mm |
| Objektiv | s koaxiálním osvětlením | s koaxiálním osvětlením | s koaxiálním osvětlením |
| Hmotnost | 146 kg | 168 kg | 266 kg |
| Messung | |||
| Rozsah měření | 220x120x150 mm | 270x170x150 mm | 370x270x150 mm |
| Rozlišení os XYZ | 0,5 µm | 0,5 µm | 0,5 µm |
| Zoom | 0,7x - 4,5x | 0,7x - 4,5x | 0,7x - 4,5x |
| Max. výška měřeného předmětu | 150 mm | 150 mm | 150 mm |
| Max. hmotnost měřeného předmětu | 30 kg | 30 kg | 30 kg |
Datenblatt - Herunterladen als PDF
