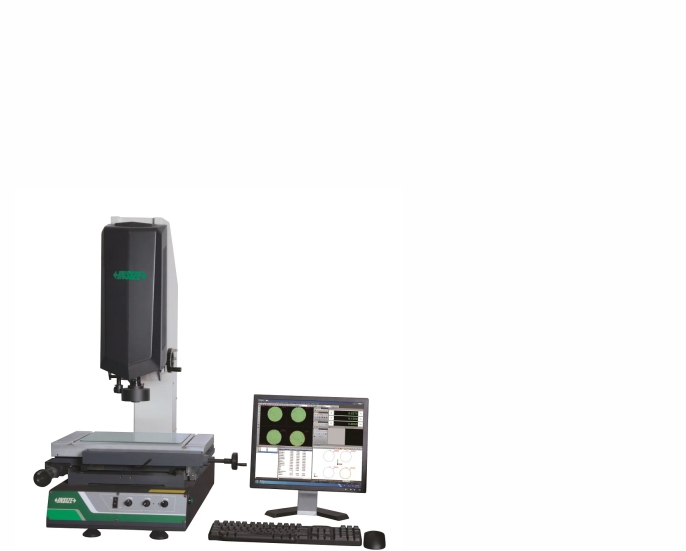

Manuelle optische Messgeräte Serie ISD-H | LED-Beleuchtung |MVMP 170 mm
Manuell betriebene optische Messgeräte INSIZE von der Reihe ISD-H sind mit einer professionellen Optik ausgestattet, die eine hohe Bildauflösung gewährleistet. Die Messgeräte mit großem Sichtfeld haben Vergrößerung von 27,4x bis 351x. Ausgewählte Werkstücke mit einer maximalen Höhe von 170 mm und einem maximalen Gewicht von 20 kg werden von einer Gigabit-Netzwerkkamera gescannt. Diese Messgeräte verfügen außerdem über eine einstellbare LED-Beleuchtung und Koaxial- und Segment-Ringlicht.
Messgeräte von der Reihe ISD-H messen die Länge und Breite eines Werkstückes, den Durchmesser und die Fläche eines Kreises sowie die Länge einer offenen oder geschlossenen Kurve. Sie ermitteln Koordinatenpunkte, erkennen Kanten und scannen Konturen. Messwerte können bequem in Word-, Excel- oder CAD-Programme exportiert werden.
Manuelle optische Messgeräte der ISD-H-Serie werden inklusive Computer und Software sowie einem Kalibrierglas mit Grafik geliefert.
| Detailinformationen | ISD-H210 » | ISD-H320 » | ISD-H430 » |
| ISD-H210 | ISD-H320 | ISD-H430 | |
| Gerät | |||
| Rozměr celého přístroje | 540x560x850 mm | 760x600x900 mm | 970x670x940 mm |
| Celkový rozměr měřicí plochy | 404x228 mm | 500x330 mm | 606x466 mm |
| Rozměr skleněné plochy | 260x160 mm | 350x250 mm | 450x350 mm |
| Osvětlení | LED osvětlení | LED osvětlení | LED osvětlení |
| Hmotnost | 110 kg | 140 kg | 240 kg |
| Messung | |||
| Rozsah měření | 200x100x150 mm | 300x200x150 mm | 400x300x150 mm |
| Rozlišení os XYZ | 0,5 µm | 0,5 µm | 0,5 µm |
| Max. výška měřeného předmětu | 170 mm | 170 mm | 170 mm |
| Max. hmotnost měřeného předmětu | 20 kg | 20 kg | 20 kg |
Datenblatt - Herunterladen als PDF
