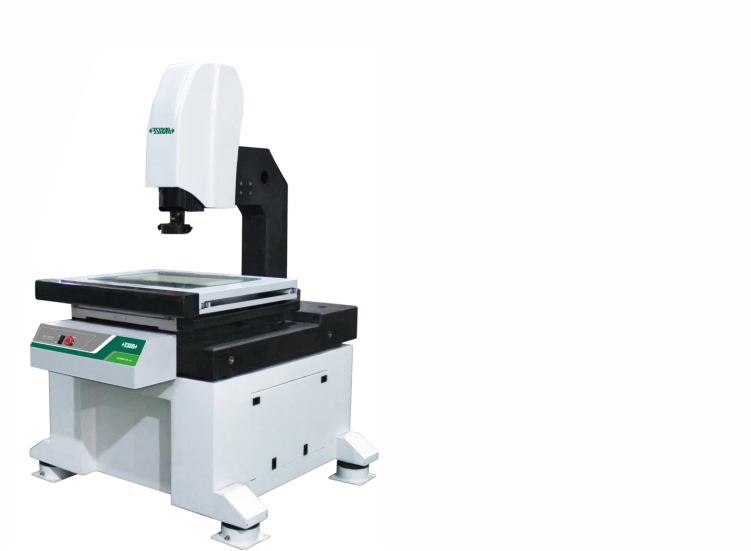

Mittlere CNC optische Messgeräte, Serie ISD-V500
Die optischen CNC-Messgeräte der INSIZE-Serie ISD-V500 gehören zu mittelgroßen stationären Messgeräten mit praktischer CNC-Steuerung. Sie verfügen über eine Linse mit eingebautem Koaxiallicht und programmierbarer LED-Rundbeleuchtung, die sich unter dem Glasteil der Messfläche befindet.
Die Kameramessgeräte ISD-V500 können die Längen, Breiten und Durchmesser der benötigten Objekte mit einer maximalen Höhe von 200 mm und einem maximalen Gewicht von 30 kg messen. Sie fokussieren automatisch auf das gemessene Objekt, erkennen dessen Profil und Kanten, scannen die Konturen und ermitteln die Koordinatenpunkte sowie die Winkel zwischen zwei Linien des Objekts. Messwerte können einfach in ein CAD-, Excel- oder Word-Programm exportiert und anschließend bequem weiterverarbeitet werden.
Die mittelgroßen CNC optischen Messgeräte von der Serie ISD-V500 werden als ein kompletter Arbeitsplatz inkl. Computer und professioneller Software geliefert.
| Detailinformationen | ISD-V500N » | ISD-V500HN » |
| ISD-V500N | ISD-V500HN | |
| Gerät | ||
| Rozměr celého přístroje | 1270x1200x1870 mm | 1270x1200x2070 mm |
| Celkový rozměr měřicí plochy | 786x363 mm | 786x363 mm |
| Rozměr skleněné plochy | 570x470 mm | 570x470 mm |
| Objektiv | s koaxiálním osvětlením | s koaxiálním osvětlením |
| Hmotnost | 870 kg | 900 kg |
| Messung | ||
| Rozsah měření | 470x370x200 mm | 470x370x400 mm |
| Rozlišení os XYZ | 0,5 µm | 0,5 µm |
| Zoom | 0,7x - 4,5x | 0,7x - 4,5x |
| Max. výška měřeného předmětu | 200 mm | 400 mm |
| Max. hmotnost měřeného předmětu | 30 kg | 30 kg |
Datenblatt - Herunterladen als PDF
