Stationäre Rauheitsmessgeräte und Konturmessgeräte



Brauchen Sie die Oberflächenrauheit eines Werkstücks messen oder sein komplexes Profil scannen? Die INSIZE SPM-Serie bietet sowohl das stationäre Konturmessgerät SPM-1000 als auch das Rauheitsmessgerät SPM-4000 bzw. das kombinierte Modell SPM-2000.

Messgeräte der INSIZE SPM-Serie verfügen über motorischen Antrieb und Datenausgabe in verschiedenen Formaten. Sie werden als kompletter Profi-Arbeitsplatz inklusive umfangreichem, bereits im Preis enthaltenem Zubehör sowie Computer, Software und Drucker geliefert.



insize-rozdelovac-pr

Konturmessgerät SPM-1000 mit integriertem Bedienfeld scannt das Profil detailliert und misst Objektabstände. Es fügt die einzelnen gemessenen Daten automatisch zu einer kontinuierlichen Kontur zusammen. Es hat eine Messkraft von 6,86 bis 9,8 mN. Sein Messwinkel aufwärts beträgt 72° und der Messwinkel abwärts beträgt 87°. Es verfügt über eine Fehlerkompensation der Tastspitze und einen starren Z-Sensor. Das stationäre Konturmessgerät wird als ein kompletter Arbeitsplatz mit Normalen zur Qualifizierung und Validierung der Messungen, Schraubstock und Objekttisch, Computer, Software und Drucker geliefert. Die Normale bestehen aus zwei Endmaßen, zwei Kalibrierkugeln und einer Kalibrierwelle.

Das Modell SPM-2000 ohne Gleitfuß kombiniert praktisch ein Konturmessgerät mit einem Rauheitsmessgerät. Ein Konturmessgerät mit einem Messwinkel aufwärts von 72° und einem Messwinkel abwärts von 88° sorgt für die präzise Abtastung des Profils mittels Messtaster. Das Rauheitsmessgerät unterscheidet mehr als 20 Rauheitsparameter und 10 Welligkeitsparameter. Das kombinierte stationäre Gerät wird als kompletter Arbeitsplatz inklusive Computer, Software und Drucker geliefert. Im Lieferumfang sind außerdem Zubehör wie ein Schraubstock, ein Objekttisch, Messarm für ein Konturmessgerät und ein Messtaster für ein Rauheitsmessgerät enthalten.

Dank der intelligenten Software, mit der es ausgestattet ist, kann das Rauheitsmessgerät SPM-4000 /ohne Gleitfuß/ Hunderte von Parametern auswerten – z.B. die Parameter Rauheit, Welligkeit und Primärprofil. Neben der Datenausgabe über einen Drucker ist auch der Datenexport über USB möglich. Das Rauheitsmessgerät wird als ein kompletter Arbeitsplatz inklusive Auswertungssoftware, Computer und Drucker geliefert. Im Lieferumfang gibt es auch Zubehör wie ein Messtaster mit Diamantspitze, ein Schraubstock und ein verstellbarer Objekttisch.

insize-rozdelovac-pr



Welches Modell passt zu Ihnen?

Nachfolgend haben wir übersichtliche Beschreibungen der technischen Spezifikationen der einzelnen Modelle zusammengestellt.

Nutzen Sie die einmalige Gelegenheit, Ihre Bedürfnisse persönlich und direkt mit dem Team der INSIZE-Anwendungstechniker zu besprechen. Kommen Sie vorbei und probieren Sie Rauheits- und Konturenmessgeräte von INSIZE persönlich aus. Vereinbaren Sie einfach einen Termin für einen Besuch in unserem Showroom.

Zögern Sie nicht, uns telefonisch unter +43 720 143 134 oder per E-Mail info@insize.at zu kontaktieren

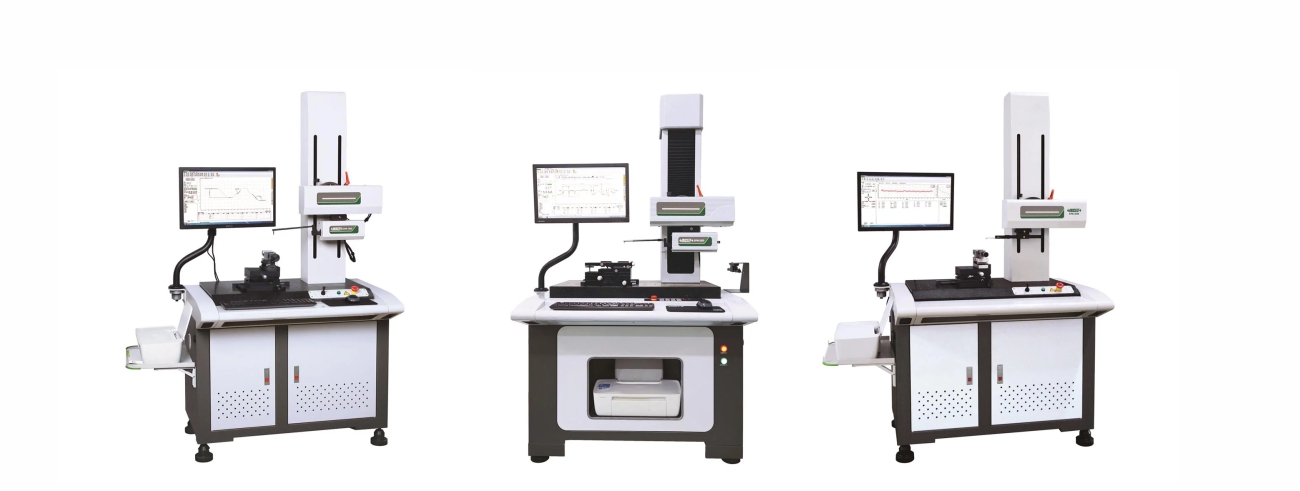

stacionarni-drsnomery-a-konturomery1

  Detailinformationen SPM-1000 » SPM-2000 » SPM-4000 »
SPM-1000 SPM-2000 SPM-4000
  Gerät
  Rozměr celého přístroje 1200x700x1780 mm 1400x850x1780 mm 1200x700x1780 mm
  Hmotnost 320 kg 320 kg 320 kg
  Kluzná patka --- ne ne
  Messung
  Rozsah měření os X a Z Os X: 0~140 mm
Os Z: ±20 mm
Os X: 0~140 mm
Os Z: 0~50 mm
Os X: 0~100 mm
Os Z: ±420 µm
  Rychlost měření do 10 mm/s do 15 mm/s do 10 mm/s
  Měření drsnosti ne ano ano
  Skenování profilu ano ano ne
  Výstup naměřených dat ano ano ano
